Facade · murværk · højder

Se opmuringsforslaget fra alle sider.

Drej modellen frit, eller vælg en facade. Mål og forudsætninger følger med.

Se tegninger, mål og materialer →

Henter 3D-model…

Foreløbigt opmuringsforslag

Træk for at dreje · Rul eller knib for at zoome · Højre musetast eller to fingre for at flytte

Det viste forslag

To murblade.
Hele sten.

Etape 2 · ydermurens overkant: 3,049 m
Etape 2 · indermurens overkant: 3,061 m

108 mm mur + ca. 70 mm hulrum + 108 mm mur

Etaper og skifter over 2,470 m

Etape 1: ydermuren slutter ved 2,647 m efter 3 enheder à 55 mm, inklusive de 2 overliggere, med 6 mm liggefuger imellem.

Etape 2: ydermuren fortsætter med 12 mm liggefuger til 3,049 m. Indermuren har 12 mm liggefuger over 2,470 m og slutter ved 3,061 m; under 2,470 m er fugerne 6 mm.

De øvre skifter viser også lodrette 12 mm studsfuger som illustration. Stenhøjden er 55 mm.

Alternativ lige under 3 m: ydermur 2,982 m og indermur 2,994 m.

Åbninger, etaper og hjørnet P1

Side 2: de højre 4,50 m opmures. De venstre 4,30 m bevares nu og fjernes senere ved udbygningen; den eksisterende højde er ikke opmålt.
Hestedør 2.1 på side 2 er fotoanslået: start ca. 7.000 mm fra venstre, bredde ca. 900 mm og højde ca. 1.900 mm.
Bagsidens første vinduesbrystning fjernes som aftalt.
Ved P1, hjørnet mellem indgang og højre side, vises ingen yderretur. Forbindelsen mellem inderbladene er ikke valgt.
Ved åbningstop 2,470 m vises 2 × 55 mm overliggere lokalt. 342 mm pr. ende er et maks.-eksempel; vederlaget er ikke fastlagt. Forskydning er ukendt og ikke vist.

Grundplan, fundament og gulv

Grundplanens venstre indgangshjørne er foreløbigt vist som 90°. Der er ingen diagonalmål.
Begge murblade hviler på samme fundament, 360 mm ned. Fundamentet rager 30 mm ud foran yderbladet og 30 mm ind bag inderbladet: 30 + 108 + ca. 70 + 108 + 30 = ca. 346 mm samlet bredde.
Beton-gulvplanet inden for murene er en visuel overflade ved nulplan. Tykkelse og konstruktionsopbygning er ikke projekteret.

Modellen er under klargøring.

Hver side for sig

Facader med mål

Åbn et billede for at se det i fuld størrelse.

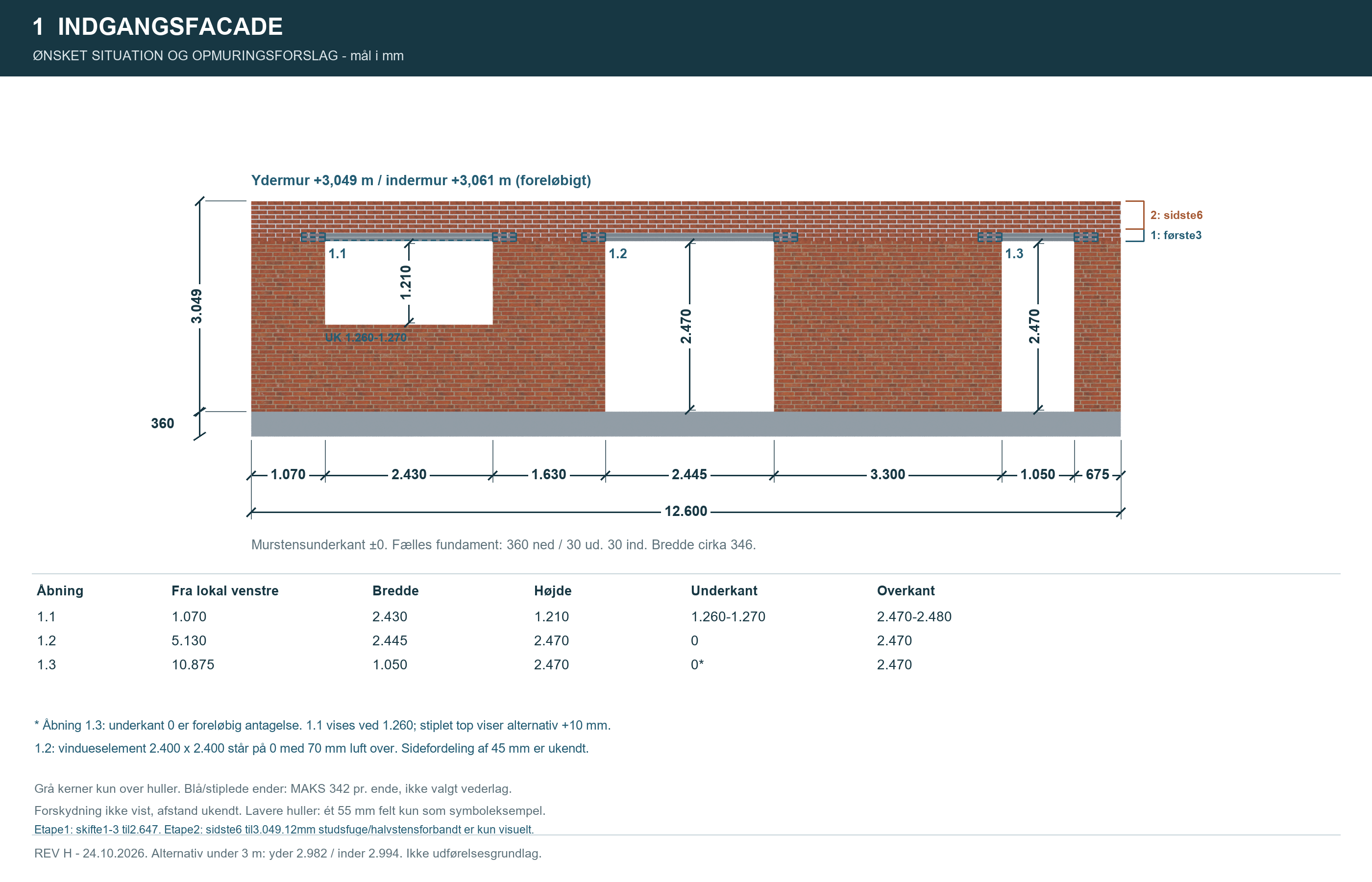

Målsat indgangsfacade, side 1, 12,60 meter

1Indgangsfacade12,60 m ↗

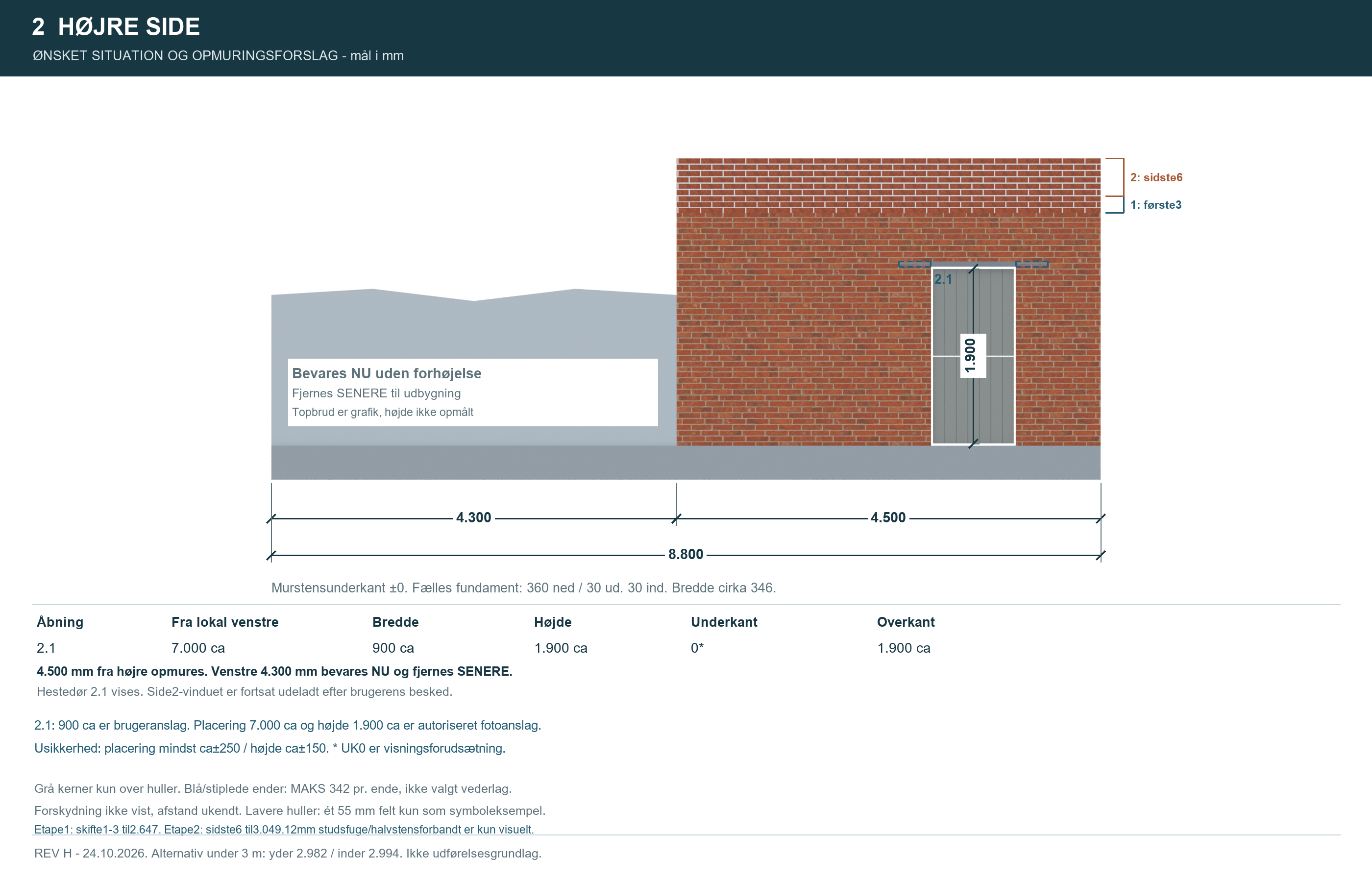

Højre side, 8,80 meter: 4,50 meter opmuring fra højre, 4,30 meter bevares nu og en fotoanslået hestedør

2Højre side8,80 m ↗

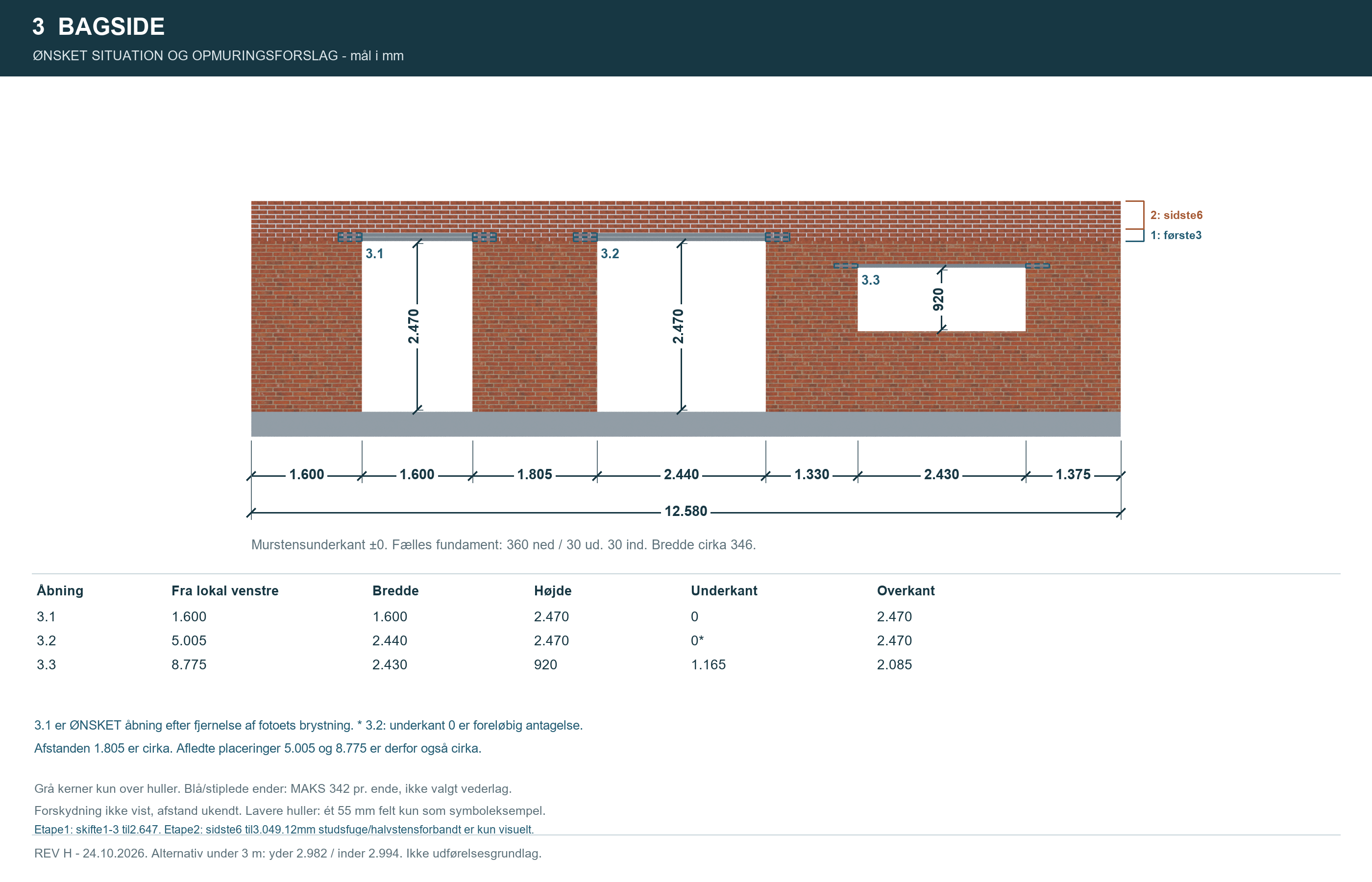

3Bagside12,58 m ↗

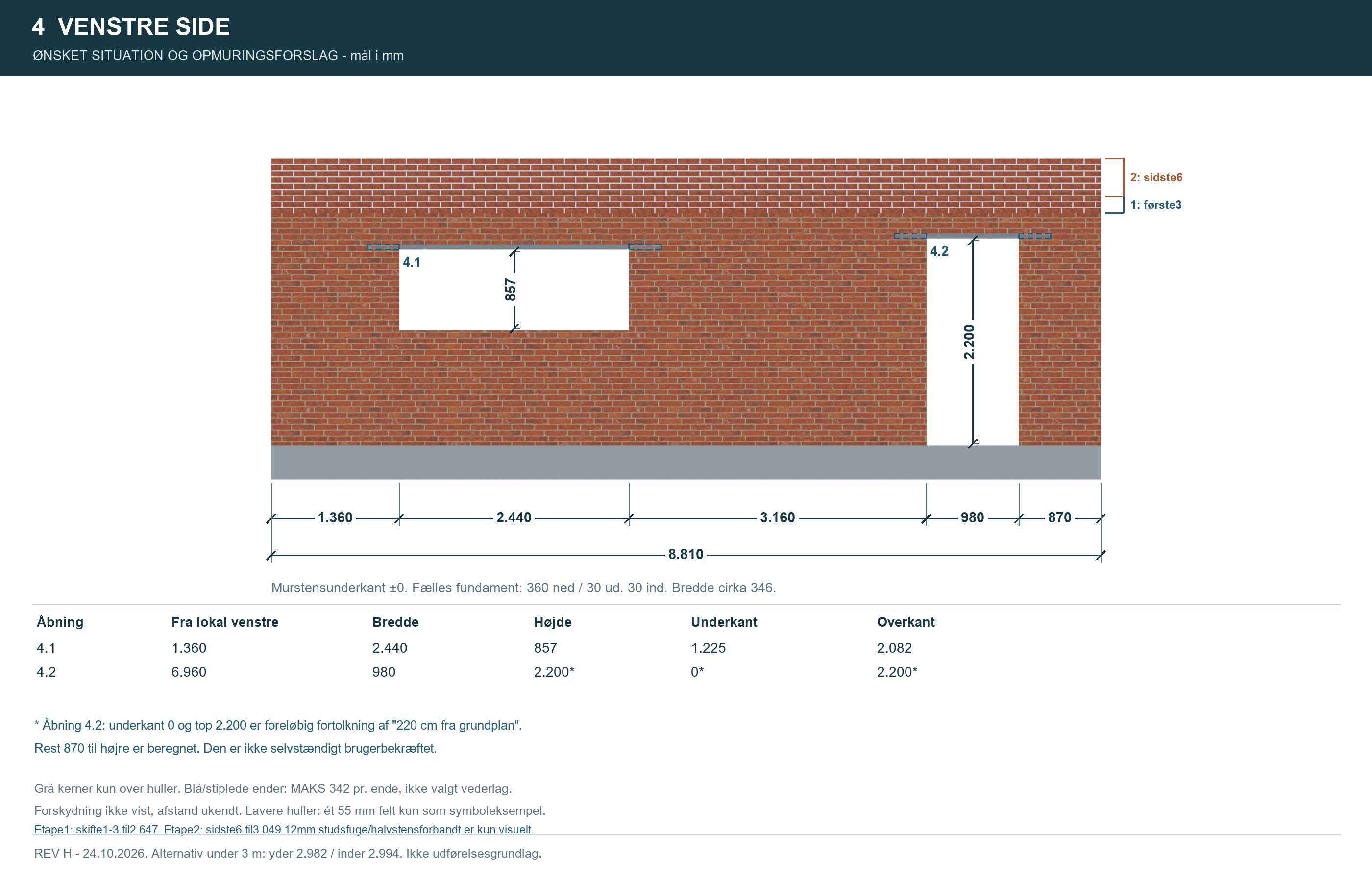

4Venstre side8,81 m ↗
