HusprojektTegning G · model H

Alle husets oplysninger samlet

Teknik og materialer

Se tegningerne, læs målene og find jeres blandingsopskrift og cirka-mængder direkte her.

De fire tekniske tegninger

Foreløbigt opmuringsforslag og ønsket situation. Mål og anslag er markeret på tegningerne. Tryk på en tegning for at forstørre den. Zoom ind og flyt billedet for at læse målene på telefonen.

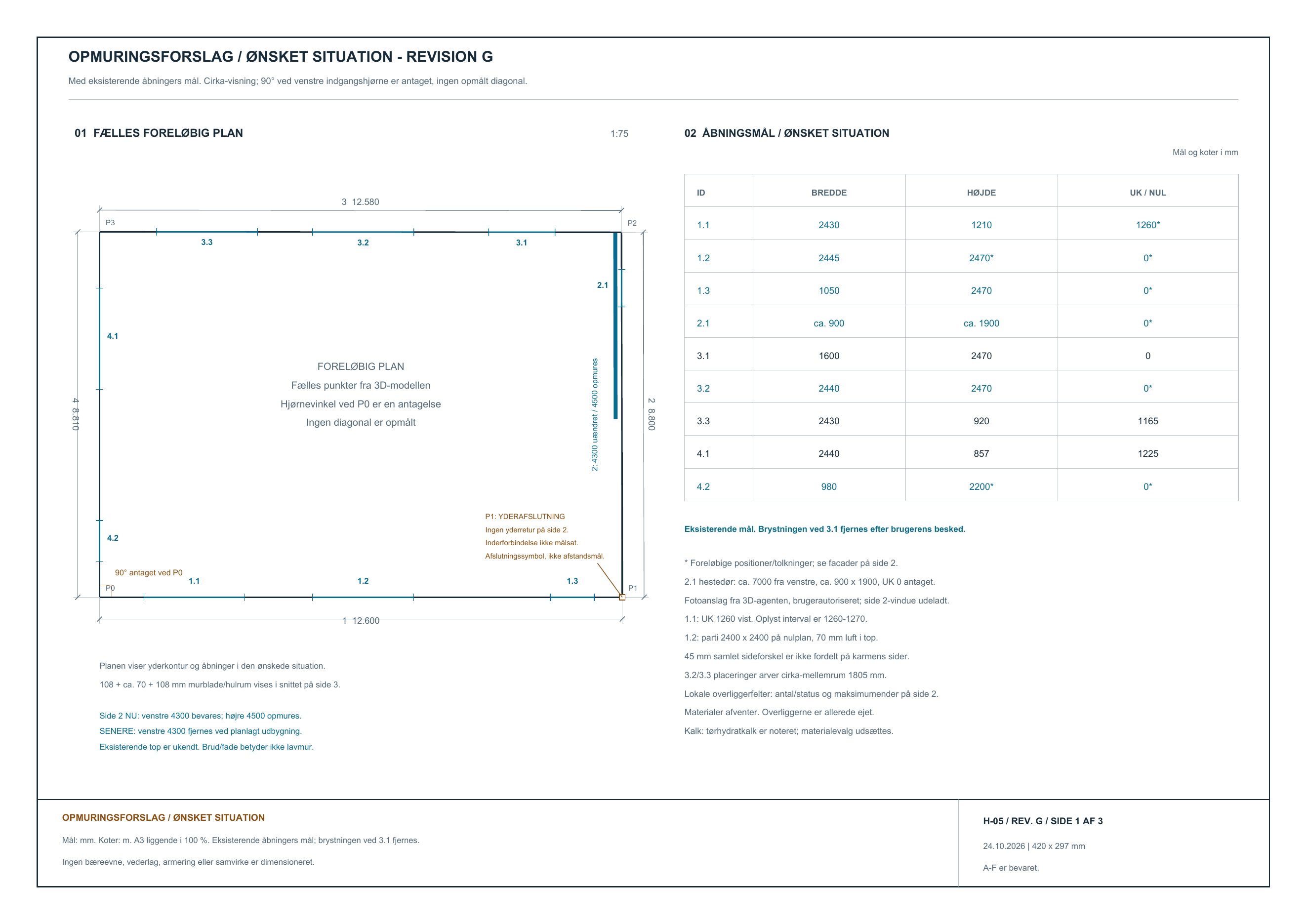

1

Plan og opmålingsgrundlag

Den foreløbige plan viser de fire facader, åbninger og side 2, hvor kun højre 4,50 m forhøjes. Vinklen ved P0 er antaget til 90°; ingen diagonal er opmålt. Ved P1 afsluttes yderbladet uden retur.

Plan og opmålingsgrundlag - målsat foreløbig teknisk tegning, revision G.Forstør tegning ↗

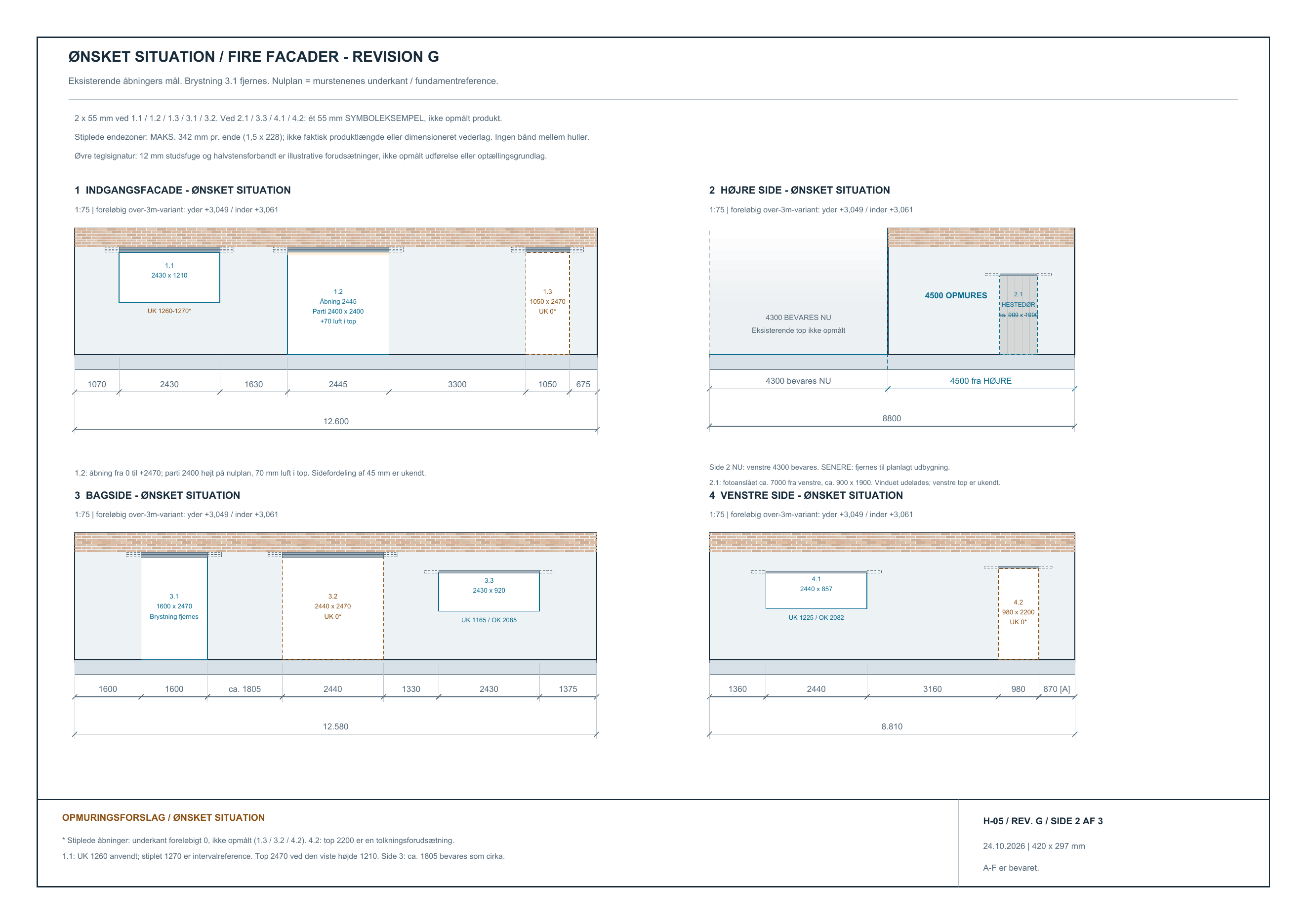

2

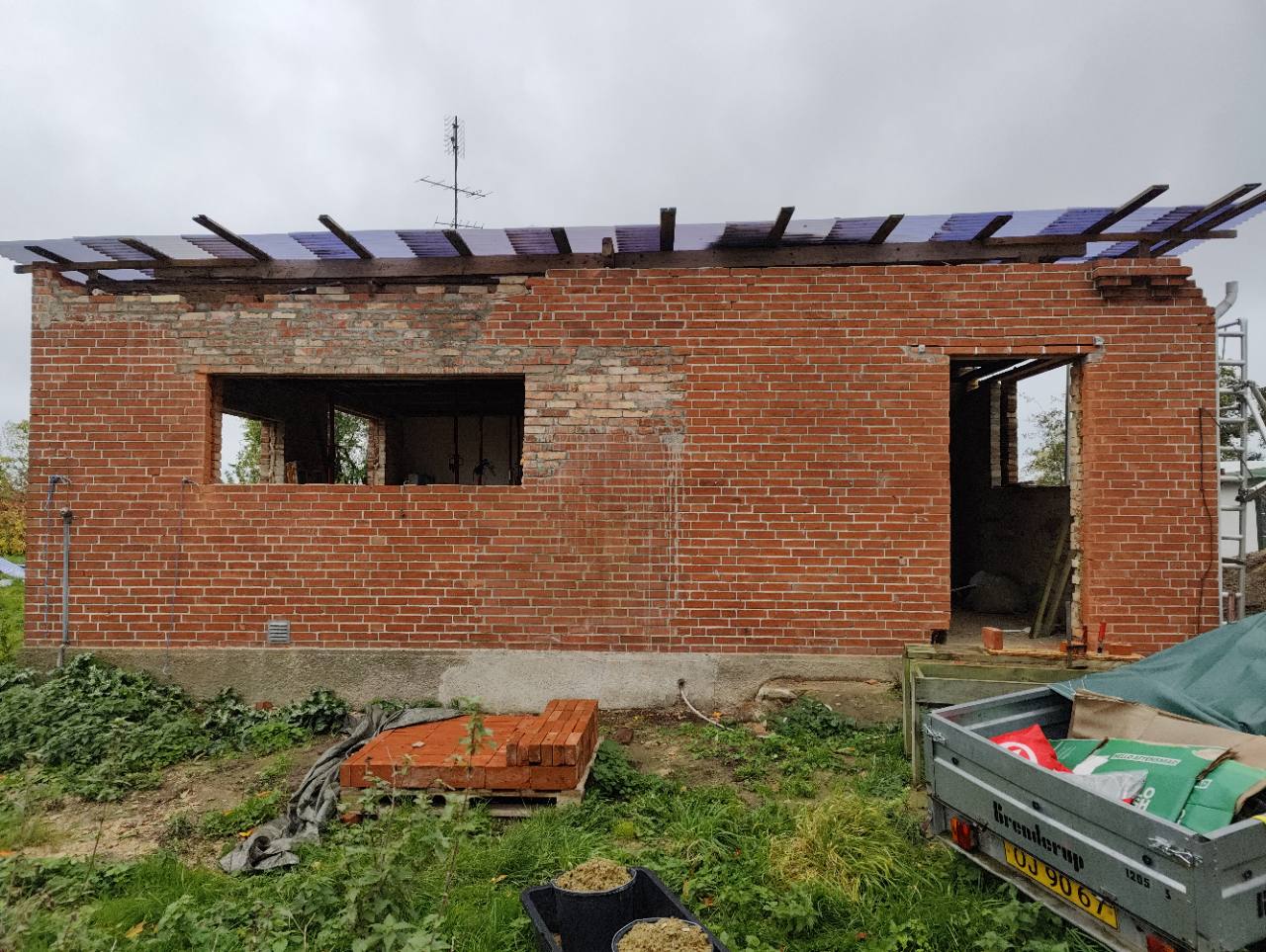

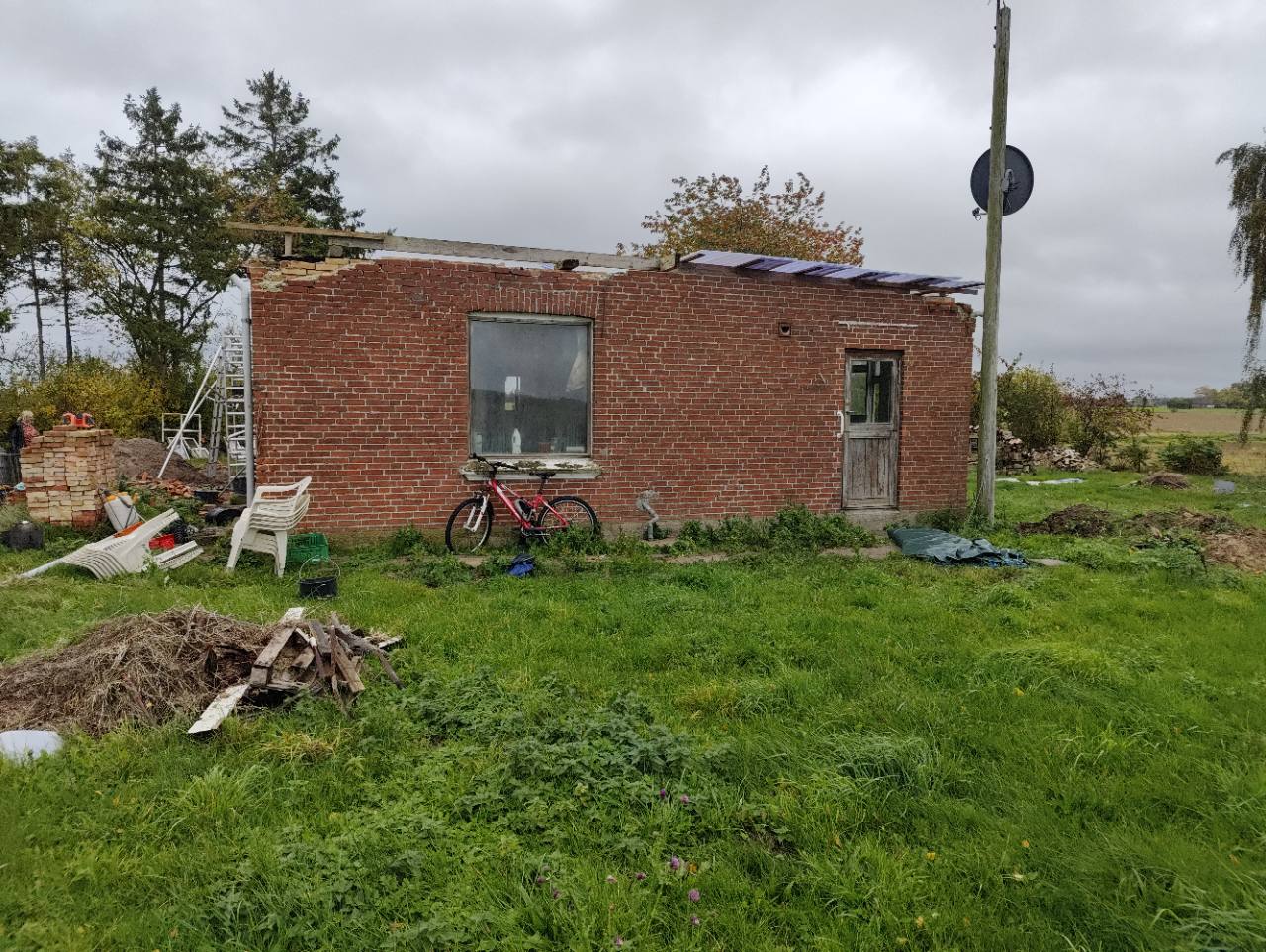

De fire facader og arbejdsfaser

Facadernes mål og ønskede situation, inklusive den fotoanslåede hestedør. På side 2 bevares venstre 4,30 m nu uden forhøjelse; delen fjernes først senere til udbygning. Brystningen i åbning 3.1 fjernes efter brugerens oplysning.

De fire facader og arbejdsfaser - målsat foreløbig teknisk tegning, revision G.Forstør tegning ↗
3

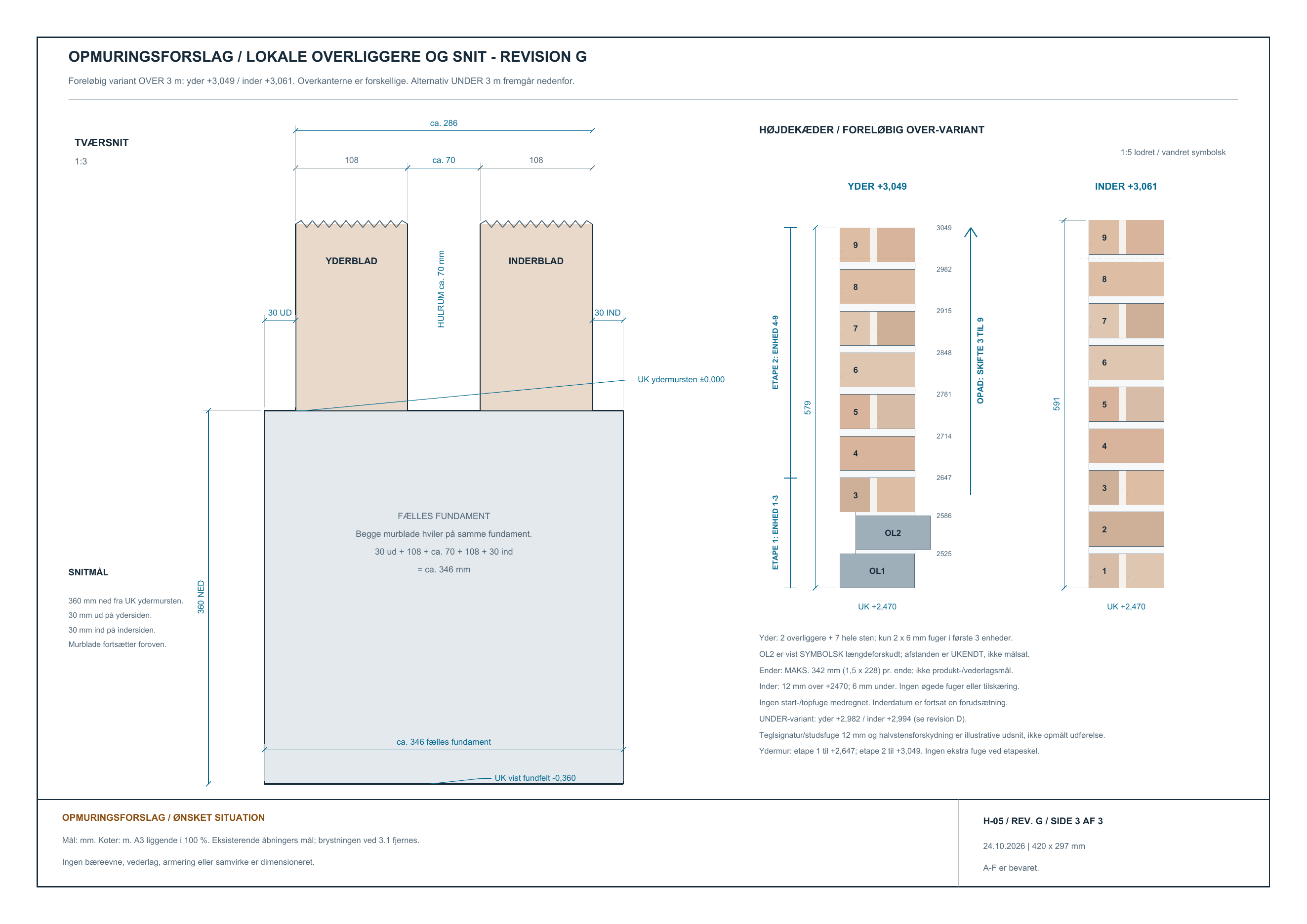

Fundament, overliggere og skifter

Fælles fundament under begge 108 mm murblade: 30 mm ud, ca. 70 mm hulrum, 30 mm ind og 360 mm ned. Skiftekæderne viser den foreløbige over-3-meter-variant: yder +3,049 m og inder +3,061 m. Lokale overliggere og alternativet under 3 m fremgår også.

Fundament, overliggere og skifter - målsat foreløbig teknisk tegning, revision G.Forstør tegning ↗
4

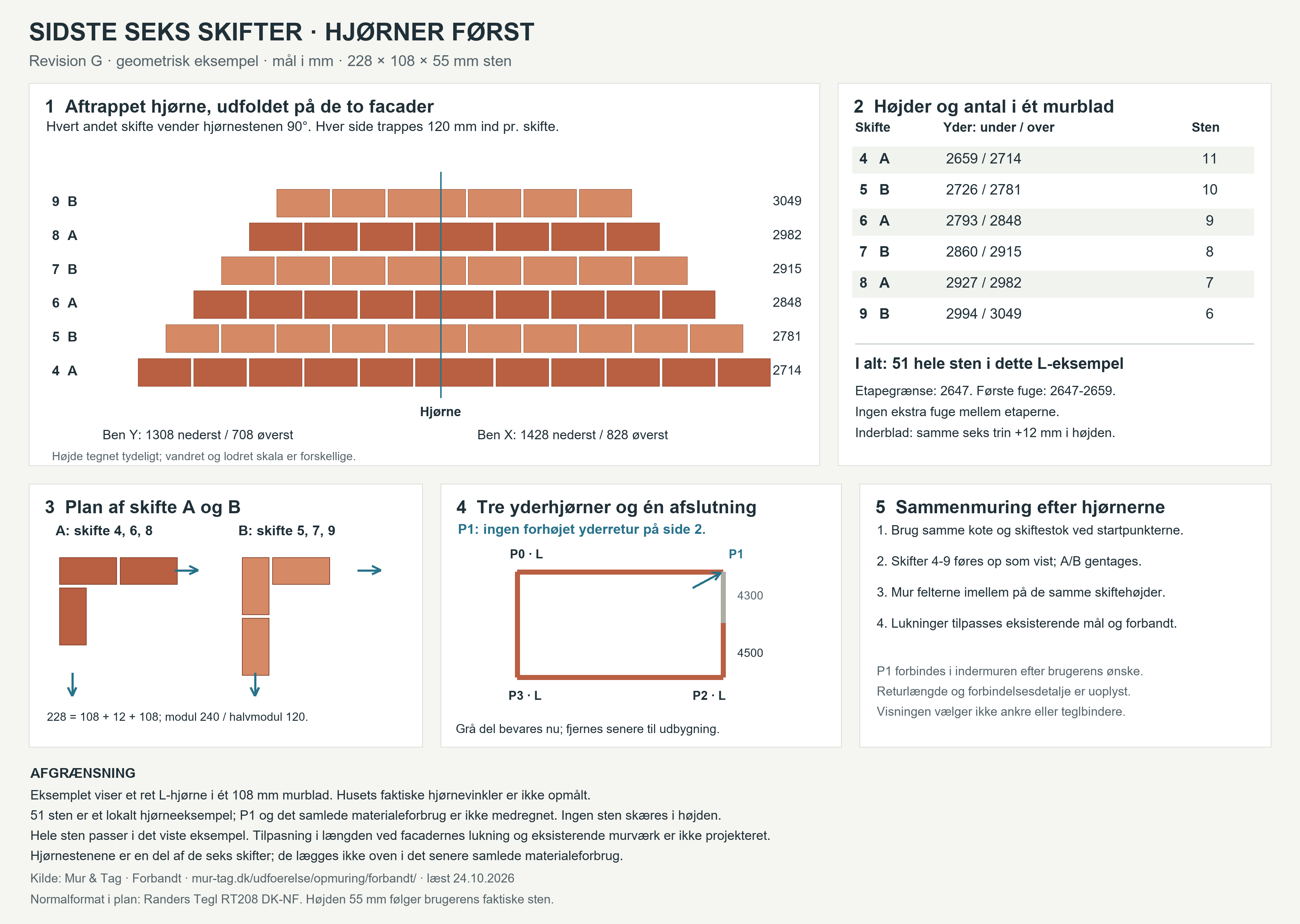

Hjørner først - geometrisk princip

Eksempel på seks skifter ved almindelige L-hjørner P0, P2 og P3, så felterne kan mures imellem senere. P1 er en særskilt yderafslutning uden retur; den ønskede inderforbindelse er ikke målsat. Eksemplets 51 sten pr. blad pr. L-hjørne indgår i vægrækkerne og lægges ikke til materialeoverslaget.

Hjørner først - geometrisk princip - målsat foreløbig teknisk tegning, revision G.Forstør tegning ↗

Husets mål og aftaler

Alle afstande og højder læses med deres noter. Venstre og højre for åbningerne gælder, når man står foran den enkelte facade.

De fire facader

SideNavnLængde i mmGrundlag
1Indgangsfacade12600Oplyst og bekræftet
2Højre side8800Oplyst og bekræftet
3Bagside12580Oplyst og bekræftet
4Venstre side8810Oplyst og bekræftet

Højre og venstre navngives set mod indgangsfacaden. Ved hver facade måles fra lokal venstre, når man ser lige mod netop den facade.

De 9 viste åbninger - alle mål i mm

ÅbningFra lokal venstreBreddeVist højdeVist underkantVist overkantGrundlag og forudsætning
1.11070243012101260 vist; oplyst ca. 1260-12702470 vistPlacering/bredde/højde oplyst. Præcist underkantdatum er uafklaret; top følger den foreløbige visning.
1.2513024452470 vist0 antaget2470 oplystPlacering afledt. Åbningshøjde afledt med underkant 0. Vinduesparti 2400 x 2400 fra nul; 70 luft over. Sideforskel 45 i alt, ikke pr. side.
1.310875105024700 antaget2470 vistPlacering afledt; bredde/højde oplyst. Underkant ikke opmålt; top følger den antagne underkant.
2.1ca. 7000ca. 900ca. 19000 antagetca. 1900Todelt hestedør. Bredde er brugerens anslag; placering/højde er fotoanslået. Placering omtrent +/-250 og højde omtrent +/-150 er usikkerhedsnoter, ikke statistisk målenøjagtighed.
3.11600160024700 ønsket situation2470Mål oplyst. Eksisterende brystning fjernes efter brugerens besked; åbningen er ikke påstået allerede fuldt fri.
3.2ca. 5005244024700 antaget2470 vistPlacering afledt af ca. 1805 mellemrum. Underkant ikke opmålt; top følger den antagne underkant.
3.3ca. 877524309201165 oplyst2085 afledtPlacering arver usikkerhed fra ca. 1805 mellemrum. Bredde/højde/underkant oplyst.
4.1136024408571225 oplyst2082 afledtPlacering, bredde, højde og underkant oplyst. Top = 1225+857.
4.269609802200 antaget0 antaget2200 antagetPlacering afledt. Oplysningen var 2200 højde fra grundplan; top/højde er ikke entydigt afklaret. Underkant 0 og top 2200 er visningsforudsætninger.

Nulplan = murstenenes underkant / fundamentreference. Antagne værdier er ikke selvstændigt fysisk opmålte fakta.

Tegningerne viser ønsket situation med eksisterende åbningers mål. Ved 3.1 fjernes brystningen. Side 2-vinduet udelades fortsat.

Vandrette målkæder

FacadeKæde fra lokal venstre i mmKontrol / status
11070 + 2430 + 1630 + 2445 + 3300 + 1050 + 675 = 12600675 til højre hjørne er bekræftet. Placeringer 5130 og 10875 er afledt.
31600 + 1600 + ca. 1805 + 2440 + 1330 + 2430 + 1375 = nominelt 125801805 er cirka trods nominel kædelukning. Placeringer 5005/8775 arver usikkerheden. 1375 er bekræftet.
41360 + 2440 + 3160 + 980 + 870 = 8810870 til højre hjørne er afledt, ikke selvstændigt fysisk eller brugerbekræftet.

Dobbelmur og fælles fundament

DelMål i mmGrundlag
Stenhøjde55Oplyst; beholdes frem for standardreference 54
Referencestenens længde228Antaget normalformatreference; endeligt vandret forbandt/lukninger ikke opmålt
Ydermurblad108Oplyst og bekræftet
Hulrumca. 70Oplyst cirkaangivelse
Indermurblad108Oplyst og bekræftet
Murtykkelse i altca. 286Afledt: 108 + ca. 70 + 108
Fundament ud foran ydermur30Oplyst og bekræftet
Fundament ind bag indermur30Oplyst og bekræftet
Fælles fundamentbreddeca. 346Afledt: 30 + 108 + ca. 70 + 108 + 30
Fundament ned fra underkant ydermursten360Oplyst
Vist fundamentsunderkant-360Afledt relativt til nulplan

Begge murblade hviler på samme fundament. Snittet viser geometri; bæreevne, jordbund og samvirke er ikke dimensioneret her.

Etaper med hele 55 mm enheder

EtapeYdermurIndermurPrincip
Etape 1 - første tre enheder2470 til 26472470 til 2659 (betinget)Yder: to overliggere og én almindelig sten, kun to 6 mm fuger. Inder: to 12 mm mellemfuger.
Etape 2 - sidste seks skifter2647 til 30492659 til 3061 (betinget)Seks gange (12 mm underfuge + 55 mm sten) = 402 mm. Ingen ekstra etape- eller topfuge.

Tabellens koter er mm over nulplan. Hjørner bygges først, og felterne mures imellem senere efter det viste princip.

Indermuren har 6 mm fuger under kote 2470 og først derefter 12 mm. Beregningsmodellen antager førsteenheds underside ved 2470 uden fuge nedenunder; nøjagtig start er ikke fysisk opmålt.

Ydermur - skifterne stiger opad

SkifteEnhedUnderfuge mmUnderkant mmOverkant mm
1Overligger 1024702525
2Overligger 2625312586
3Hel sten, 55 mm625922647
4Hel sten, 55 mm1226592714
5Hel sten, 55 mm1227262781
6Hel sten, 55 mm1227932848
7Hel sten, 55 mm1228602915
8Hel sten, 55 mm1229272982
9Hel sten, 55 mm1229943049

Overligger 1 og 2 tæller med i de første tre enheder. Ingen medregnet fuge under første overligger; ingen topfuge.

Indermur - betinget højdeberegning

SkifteEnhedUnderfuge mmUnderkant mmOverkant mm
1Hel sten, 55 mm024702525
2Hel sten, 55 mm1225372592
3Hel sten, 55 mm1226042659
4Hel sten, 55 mm1226712726
5Hel sten, 55 mm1227382793
6Hel sten, 55 mm1228052860
7Hel sten, 55 mm1228722927
8Hel sten, 55 mm1229392994
9Hel sten, 55 mm1230063061

Første underside ved 2470 er antaget som regnegrundlag. Ingen startfuge eller topfuge. Eksisterende 6 mm fuger under niveauet ændres ikke.

Alternativer nær 3 meter

VariantYdertop mmIndertop mmAfvigelse fra 3000 mmAntal enheder
Lidt under29822994Yder -18 / inder -68 pr. blad; yder inkluderer 2 overliggere og 6 sten
Foreløbigt hovedvalg over30493061Yder +49 / inder +619 pr. blad; yder inkluderer 2 overliggere og 7 sten

Inderbladet ligger afledt 12 mm over yderbladet ved samme antal enheder. Ingen fælles overkant tvinges, og sten tilskæres ikke i højden.

Over-varianten er tegningens og materialeoverslagets foreløbige valg, ikke en afsluttet styrke- eller bæreprojektering.

Lokale overliggere og ukendte detaljer

ForholdVisning / grundlag
Dobbelte overliggereVed 1.1, 1.2, 1.3, 3.1 og 3.2: to 55 mm enheder med 6 mm fuge imellem. Kun lokalt over huller, aldrig et gennemgående bånd.
Andre lokale symbolerVed 2.1, 3.3, 4.1 og 4.2: ét lokalt 55 mm felt er kun symboleksempel; faktisk antal/højde/produkt er ikke opmålt.
Maksimum pr. ende342 mm = 1,5 x 228. Maksimumsillustration, ikke faktisk produktlængde eller dimensioneret vederlag.
Indbyrdes forskydningForskydning i længderetningen er oplyst. Afstanden er ukendt og vises kun symbolsk i detaljen.
Nye overliggere til sidste seks skifter0. Overliggerne ejes allerede og ligger uden for denne materialefase.

Nu, senere og hjørnet P1

OmrådeHvad gælder
Side 2 højre 4,50 mForhøjes nu. Målt fra lokal højre.
Side 2 venstre 4,30 mBevares nu uden forhøjelse; fjernes først senere ved udbygning. Eksisterende top er ukendt. Grafisk topbrud er ikke en faktisk lavmur eller nedrivning nu.
P1 yderbladFacade 1 afsluttes uden yderretur ind på side 2.
P1 inderbladSammenbinding ønskes i indermuren. Binderdetalje og returlængde er ikke oplyst og er ikke skjult medregnet.
Almindelige hjørner P0/P2/P3Hjørneprincippet er et geometrisk eksempel. De 51 sten pr. blad pr. L-hjørne indgår i vægrækkerne og lægges ikke til mængderne.

Oplyst/bekræftet betyder oplyst af brugeren, ikke opmålt på stedet. Afledt betyder beregnet fra de oplyste mål. Antaget og fotoanslået er foreløbige visningsforudsætninger.

Planen anvender de fire oplyste sidelængder, men 90 grader ved P0 er antaget. Ingen diagonaler er opmålt; fire sidelængder fastlægger ikke den virkelige grundplansform.

Illustrativt vandret forbandt: referencelængde 228 mm, antaget 12 mm studsfuge og halvmodulforskydning 120 mm. Forbandt, lukninger, bæring og forbindelser er ikke fastlagt ved opmåling.

Seneste aftaler: Fælles fundament med 30 mm indvendigt udstik, hestedør på side 2 og fjernelse af brystning 3.1.

Opmuring af hjørner

Hjørnerne først - de sidste seks skifter

Hjørneprincip til web 1 · 2026-10-24

Byg de forhøjede hjørnepartier som udgangspunkt for felterne imellem. Her vises et illustrativt halvstensløberforbandt for både ydermur og indermur. P1 har en særskilt afslutning.

Geometrisk opmuringsprincip til den ønskede situation. Tilpasning til eksisterende forbandt og faktiske vinkler er ikke en færdig udførelses- eller bæreprojektering.

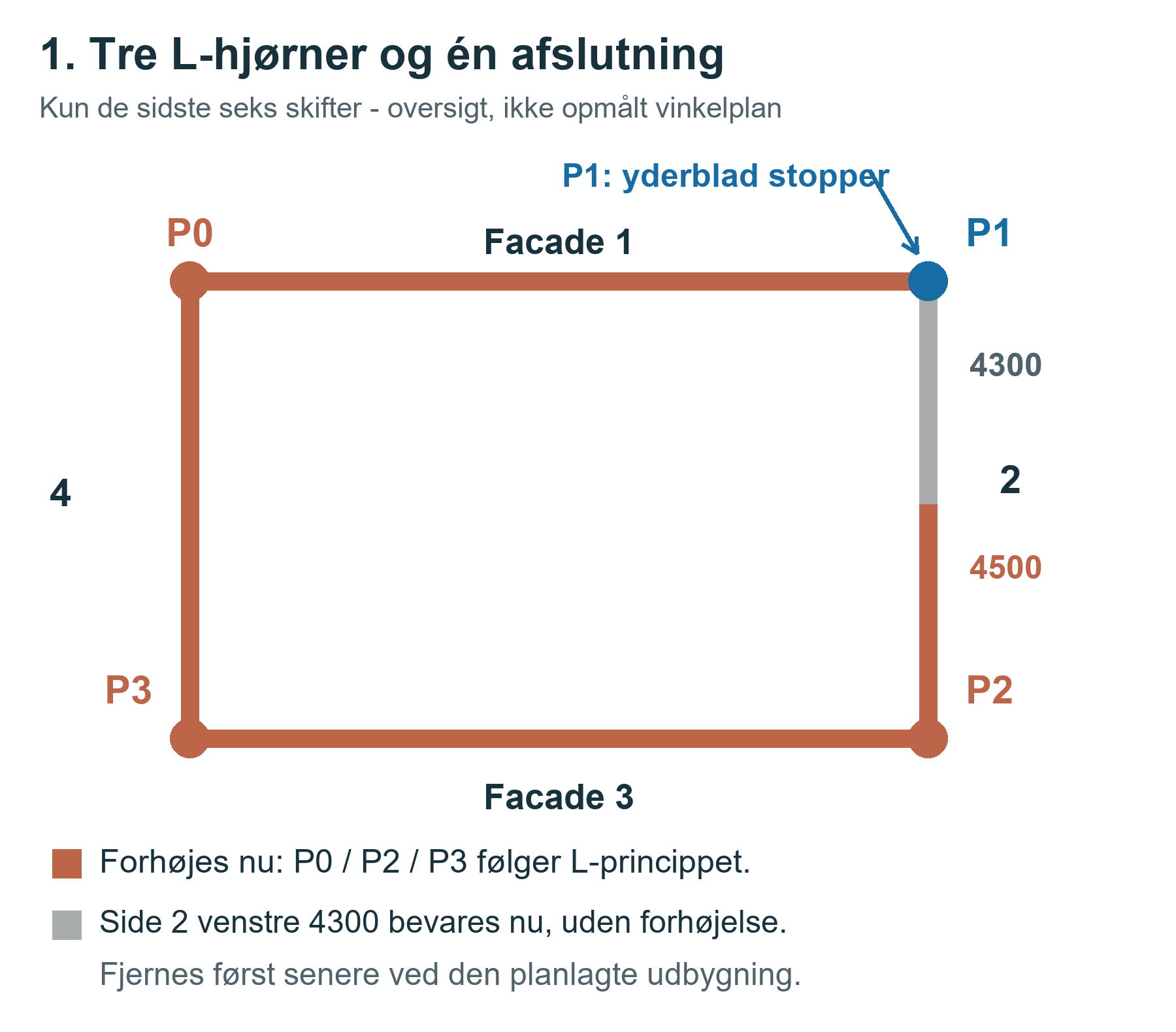

Hvor bygges hjørnerne?. P0, P2 og P3 er almindelige L-principper. P1 udføres som en anden afslutning.Forstør illustration ↗

Hvor bygges hjørnerne?

P0, P2 og P3 er almindelige L-principper. P1 udføres som en anden afslutning.

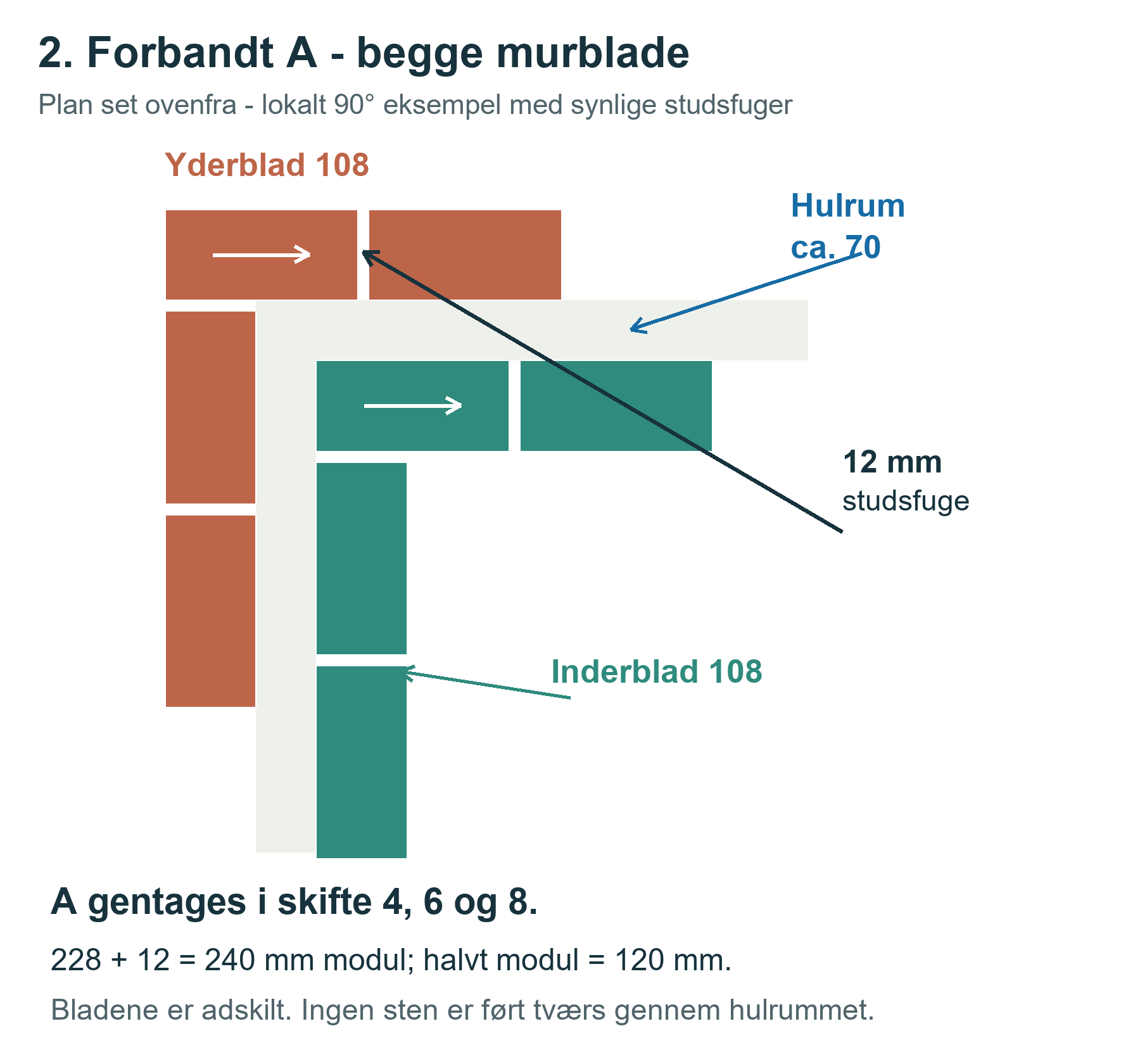

Skiftevis A og B i hvert murblad. A-planen er et illustrativt halvstensløberforbandt. Næste skifte vender hjørnestenen 90°.Forstør illustration ↗

Skiftevis A og B i hvert murblad

A-planen er et illustrativt halvstensløberforbandt. Næste skifte vender hjørnestenen 90°.

  • De to murblade har hver deres L-hjørne. Planen vælger ingen tværgående forbindelse gennem hulrummet.
  • 120 mm er halvdelen af det forudsatte planmodul 228+12 mm. Faktiske vinkler og lukninger tilpasses på stedet.

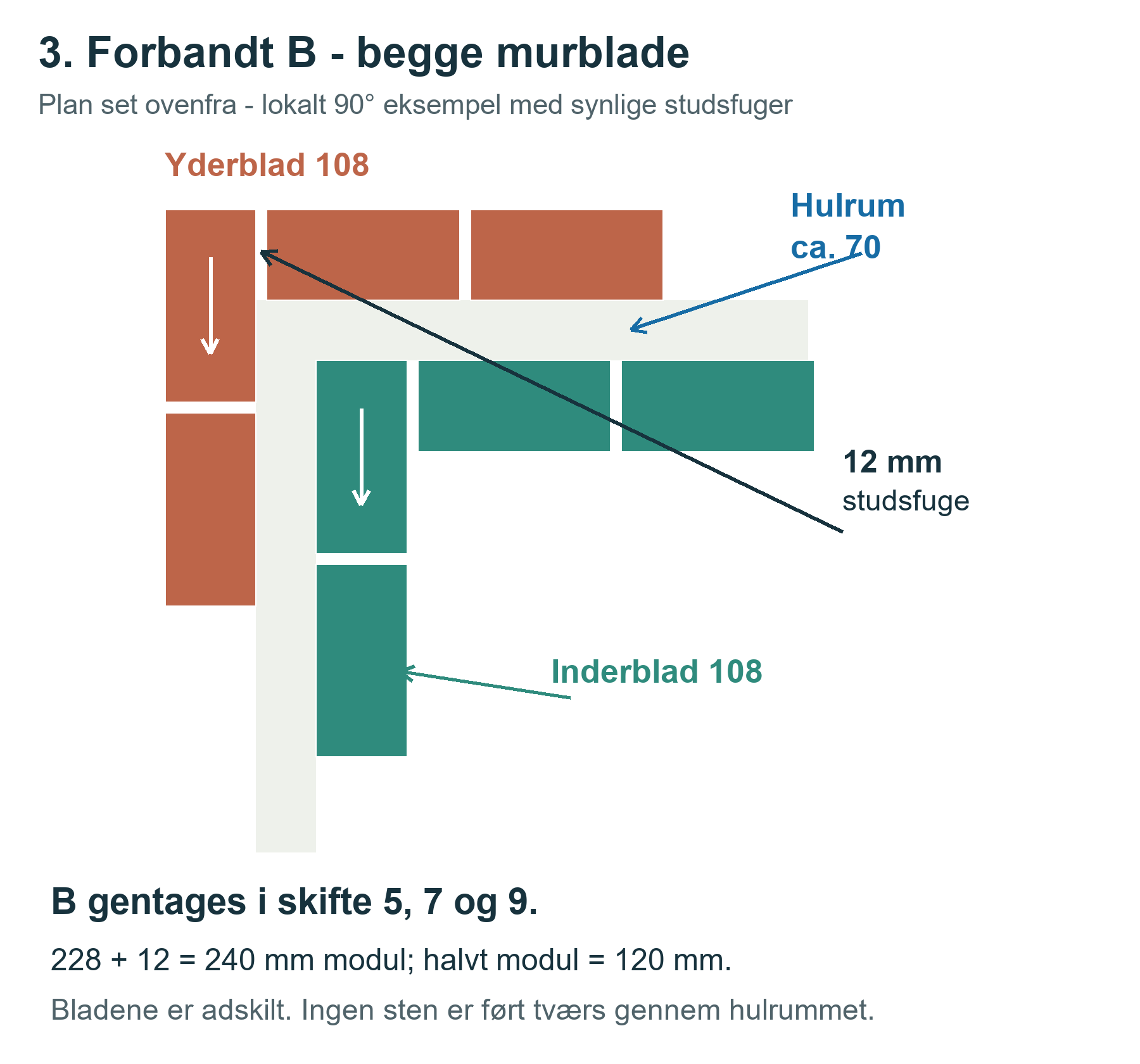

Skiftevis A og B i hvert murblad. B-planen er et illustrativt halvstensløberforbandt. Næste skifte vender hjørnestenen 90°.Forstør illustration ↗

Skiftevis A og B i hvert murblad

B-planen er et illustrativt halvstensløberforbandt. Næste skifte vender hjørnestenen 90°.

  • De to murblade har hver deres L-hjørne. Planen vælger ingen tværgående forbindelse gennem hulrummet.
  • 120 mm er halvdelen af det forudsatte planmodul 228+12 mm. Faktiske vinkler og lukninger tilpasses på stedet.

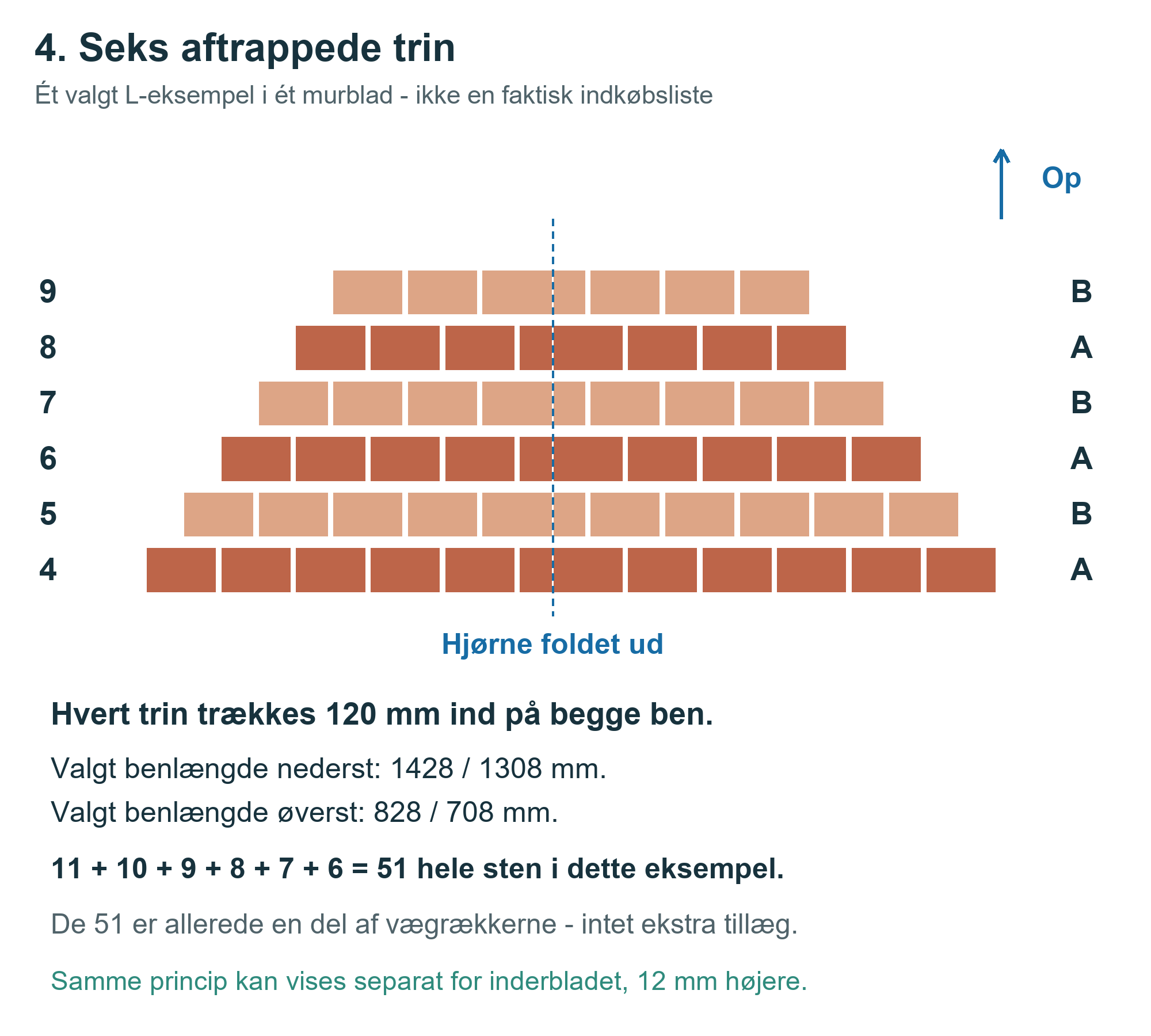

De seks hjørnetrin. Aftrapningen holder enderne forskudt, så felterne senere kan mures ind mellem hjørnerne. Figuren er udfoldet, og højden er fremhævet.Forstør illustration ↗

De seks hjørnetrin

Aftrapningen holder enderne forskudt, så felterne senere kan mures ind mellem hjørnerne. Figuren er udfoldet, og højden er fremhævet.

  • Eksemplets 51 sten er matematisk konsistent med netop de viste benlængder og et ret hjørne.
  • Det er ikke et obligatorisk antal pr. hjørne. Eksisterende forbandt, de virkelige vinkler og lukningerne er ikke målsat. Ingen ekstra hjørnetotal lægges til de ca. 2.100 sten.

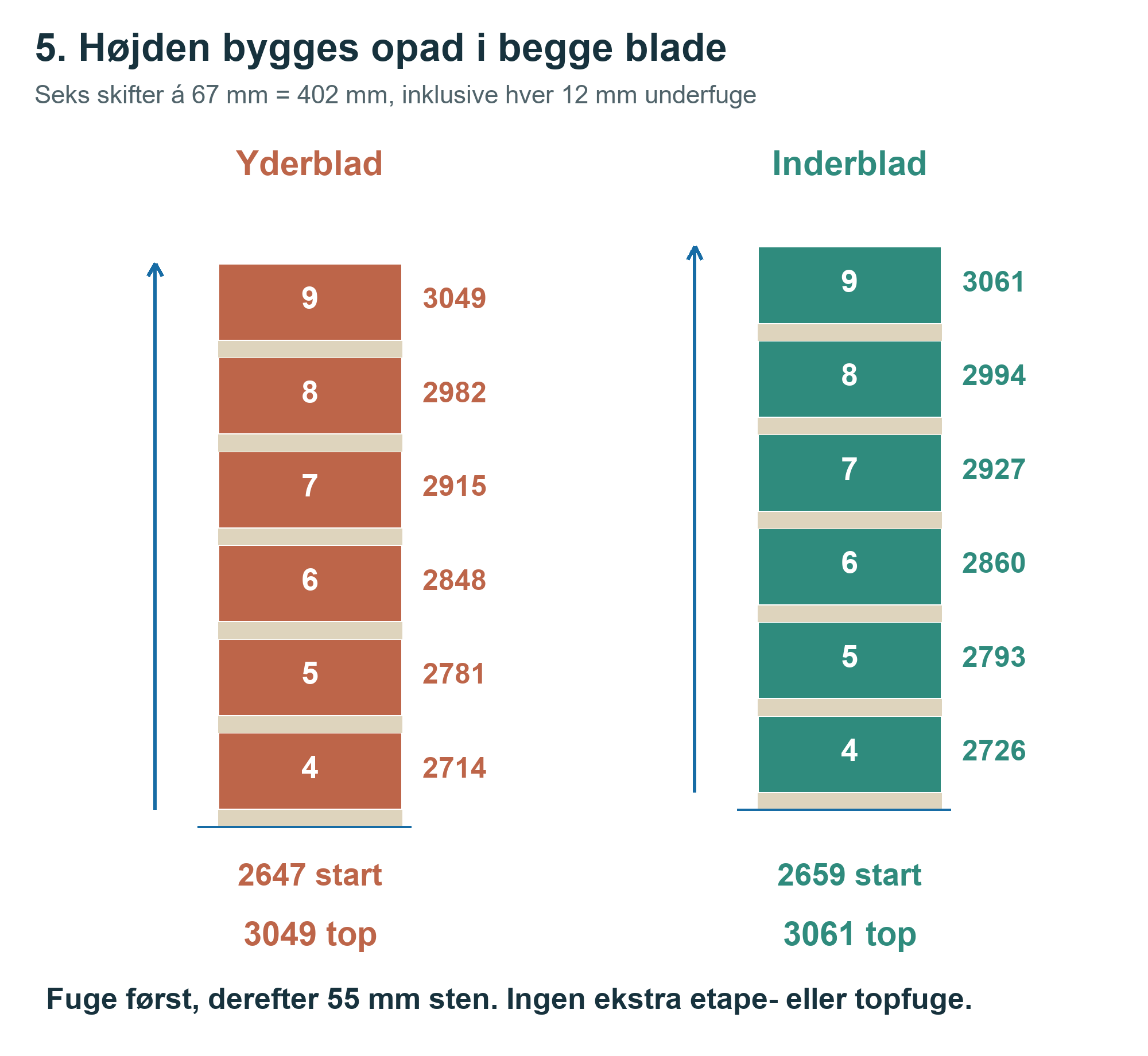

402 mm over etapegrænsen. Yderblad: +2,647 til +3,049 m. Inderblad: +2,659 til +3,061 m. Tallene ved stenene er overkanter i mm over nulplan.Forstør illustration ↗

402 mm over etapegrænsen

Yderblad: +2,647 til +3,049 m. Inderblad: +2,659 til +3,061 m. Tallene ved stenene er overkanter i mm over nulplan.

  • Første ydre sten i denne etape starter ved 2659 efter fugen 2647-2659. Første indre sten starter ved 2671 efter fugen 2659-2671.
  • Inderbladets nøjagtige første start ved kote 2470 er fortsat en visningsforudsætning. De to blade tvinges ikke til en fælles topkote.

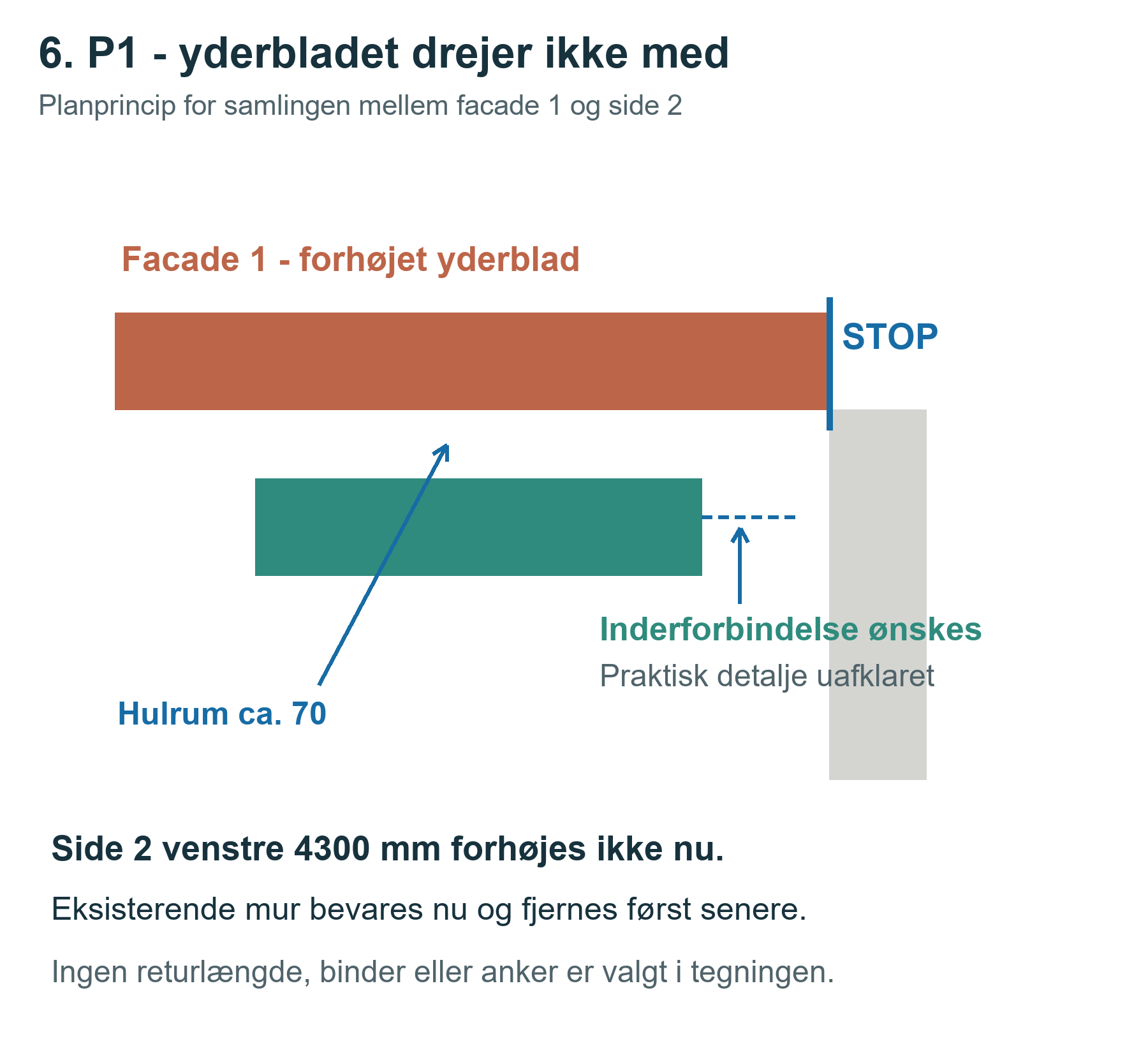

P1: ingen ny yderretur. Det grå felt er eksisterende side 2 uden forhøjelse. Den stiplede markering er en uafklaret forbindelse i inderbladet, ikke en valgt konstruktion.Forstør illustration ↗

P1: ingen ny yderretur

Det grå felt er eksisterende side 2 uden forhøjelse. Den stiplede markering er en uafklaret forbindelse i inderbladet, ikke en valgt konstruktion.

  • Yderbladet på facade 1 afsluttes ved P1 og føres ikke rundt på side 2.
  • En sammenbinding gennem indermuren er ønsket, men returlængde og forbindelsesudførelse er ikke oplyst. Denne figur fastlægger ingen praktisk indgrebs- eller ankermetode.

Sådan følges hjørneprincippet

  1. 1. Sæt de samme højder af ved startpunkterne

    Brug skiftetabellen og fælles nulplan til afsætningen. Etabler lodsteder ved hjørner og afslutninger, og kontrollér lod og vage med lodstok eller laser.

  2. 2. Byg hjørnepartierne med skiftevis A og B

    P0, P2 og P3 følger det illustrerede L-princip i hvert murblad. Planeksemplet forskyder naboskifter med 120 mm og aftrapper benene. P1 er en yderafslutning uden ny retur på side 2.

  3. 3. Sæt snor i det aktuelle skiftes højde

    Som projektets arbejdsprincip spændes murersnor mellem de kontrollerede startpunkter for ét skifte ad gangen. Brug yder- og inderbladets egne koter; de ligger 12 mm forskudt. Snoren er en retningshjælp og erstatter ikke kontrol af lod og vage.

  4. 4. Mur felterne ind imellem hjørnerne

    Følg samme skiftehøjder og forbandt ind mod hjørnernes aftrapning. Fordel og tilpas længdelukningerne efter de faktiske sten og eksisterende forhold. Hjørnestenene er allerede del af disse vægrækker.

Skiftehøjder for begge blade - mm over nulplan

SkifteA/BYder: underfugeYder: stenInder: underfugeInder: sten
4A2647-26592659-27142659-26712671-2726
5B2714-27262726-27812726-27382738-2793
6A2781-27932793-28482793-28052805-2860
7B2848-28602860-29152860-28722872-2927
8A2915-29272927-29822927-29392939-2994
9B2982-29942994-30492994-30063006-3061

Alle seks skifter har 12 mm liggefuge plus 55 mm stenhøjde. Første underfuge er med i de 402 mm.

Yder: 2647 → 3049. Inder: 2659 → 3061. Ingen ekstra topfuge eller fuge mellem etaperne.

Hvor kommer de tidligere 51 sten fra?

SkiftePlanHele sten i det valgte L-eksempelBen X / Y i mm
4A111428 / 1308
5B101308 / 1188
6A91188 / 1068
7B81068 / 948
8A7948 / 828
9B6828 / 708

11+10+9+8+7+6 = 51 hele sten i ét valgt 90° L-eksempel og ét murblad. Tallet er genberegnet og har ingen intern overlapning.

De valgte startlængder bestemmer antallet. 51 er derfor ikke en universel hjørneopskrift og ikke det fysisk verificerede antal i huset.

Samme illustration kan anvendes separat på inderbladet med dets egne koter. Der beregnes ikke en total for fire ens hjørner, fordi P1 er anderledes.

Hjørnestenene indgår allerede i de seks skifters ca. 2.100 planlagte sten. Læg ikke 51 sten pr. hjørne oveni.

Sten: 228 × 108 × 55 mm. 12 mm studsfuge i den viste øvre del giver 240 mm planmodul og 120 mm halvmodul. Det viste vandrette forbandt er et forslag, ikke en opmåling af eksisterende mur.

108 mm yderblad + ca. 70 mm hulrum + 108 mm inderblad. Figurerne viser separate murblade og vælger ikke murbindere.

Alle husets hjørnevinkler er ikke opmålt. 90° er det lokale billedeksempel og den accepterede planantagelse ved P0.

Den tidligere store G-hjørnefigur er uændret. Denne webforklaring præciserer dens valgte benlængder, antallet 51, begge murblade og den allerede gældende P1-undtagelse.

Mørtelblanding

Jeres blandingsforhold regnes efter vægt. En portion indeholder 10 kg tørre materialer.

Én portion

Sand, tørt sandækvivalent
9 kg
Cement
0,5 kg
Tør hydratkalk
0,5 kg

De 9 kg er tørmasse. Ved fx 5 % vand pr. kg tørt sand svarer det til 9,45 kg vådt sand, som også tilfører 0,45 kg vand. 9 kg vådt sand er derfor ikke det samme som 9 kg tørt sand.

Sådan blandes portionen

  1. Afvej en portion
    Afvej 9 kg tørt sandækvivalent, 0,5 kg cement og 0,5 kg tør hydratkalk i rene, egnede målebeholdere. Tag højde for sandets fugtindhold.
  2. Bland ensartet
    Bland materialerne, så de bliver ensartet fordelt. Følg anvisningerne for materialerne og den aktuelle blandemaskine; der er ikke fastsat en blandetid her.
  3. Tilsæt vand under blandingen
    Tilsæt vand gradvist under selve blandingen til den valgte arbejdskonsistens, og notér forbruget, så de næste portioner kan laves ens. Der er ikke beregnet et bestemt antal liter vand. Tilsæt ikke vand eller andre materialer efter færdigblanding.
  4. Mål, hvor mange liter portionen giver
    Mål hele den brugbare friske portion i en kalibreret beholder. Det målte rumfang er udbyttet y liter pr. 10 kg tør blanding. Brug dette tal til at justere de samlede materialemængder.

Vandmængde, blandetid og styrkeklasse er ikke fastlagt for denne opskrift.

Brugerens masseopskrift. Mængdeberegningen er ikke en godkendelse af mørtlens styrke eller egnethed.

Cirka-mængder til de sidste seks skifter

Seks skifter i ydermur og seks skifter i indermur. Begge blade er 108 mm; højden er 402 mm pr. blad.

Kun de sidste 6 skifter i begge murblade

Sand, cement og tør hydratkalk herunder er betinget af et ANTAGET udbytte på 6 liter frisk mørtel pr. 10 kg tør blanding. Mål én portion før endeligt masseindkøb.

Udbyttet er ikke fysisk prøvet eller målt. De 6 liter er en beregningsforudsætning.
MaterialeCirka-mængdeGrundlag
MurstenCa. 2.100 stenCa. 1.882 netto; 10 % reserve giver 2.071, afrundet til 2.100. Eksisterende lager af almindelige sten er ikke fratrukket.
Frisk mørtelCa. 1,6 m³ mørtelNormalforbrug ca. 1,32-1,41 m³ netto; med 10 % reserve og afrunding ca. 1,6 m³.
Sand, tørt sandækvivalentCa. 2,5 ton sand regnet som tørmasseBetinget af 6 liter pr. 10 kg tør blanding.
CementCa. 150 kg cementFx 6 poser a 25 kg; posestørrelse er kun afrundingseksempel.
Tør hydratkalkCa. 150 kg tør hydratkalkFx 6 poser a 25 kg; posestørrelse er kun afrundingseksempel.
Overliggere0 nye overliggereAllerede ejet og uden for de sidste seks skifter.

Ved 6 liter udbytte kræver ca. 1.600 liter mørtel 267 hele portioner: 2.403 kg tørt sand, 133,5 kg cement og 133,5 kg tør hydratkalk. Indkøbseksemplet er rundet op.

Antal portioner = 1.600 / målt liter pr. portion, rundet op. Sand = 9 x antal kg. Cement = tør hydratkalk = 0,5 x antal kg.

Hvis portionen giver et andet udbytte

Alle rækker sigter mod samme ca. 1.600 liter frisk mørtel. 5, 6 og 7 liter er regnescenarier, ikke et garanteret interval for blandingen.

Antaget udbytteTørt sandCementTør hydratkalkPortioner
5 liter pr. 10 kg2.900 kg175 kg175 kg320
6 liter pr. 10 kg2.500 kg150 kg150 kg267
7 liter pr. 10 kg2.100 kg125 kg125 kg229
Medregnet

Side 1: 12,60 m. Side 2: kun højre 4,50 m. Side 3: 12,58 m. Side 4: 8,81 m.

55 mm sten, 12 mm liggefuger og foreløbigt 12 mm studsfuger. Seks skifter inkl. den første 12 mm underfuge giver 402 mm.

Ydermur fra +2,647 til +3,049 m. Indermur fra +2,659 til +3,061 m. Ingen ekstra topfuge.

Tre aktive hjørner er korrigeret via midterlinjer. Hjørneeksemplets 51 sten er allerede en del af vægrækkerne.

Uden for overslaget

Side 2 venstre 4,30 m forhøjes ikke nu. Den bevares nu og fjernes først senere til udbygning.

Ved P1 er der ingen ny yderretur. Den ønskede inderforbindelses længde og udførelse er ukendt og er ikke skjult medregnet.

Fundament, isolering, murbindere og øvrige arbejder er uden for dette materialeoverslag.

Forudsætninger og usikkerheder

Planen er en cirka-geometri med antaget 90° ved P0, ingen opmålte diagonaler.

Vandrette lukninger og endeligt forbandt er ikke en færdig stykliste. Stenens eventuelle huller eller fordybninger er ikke oplyst.

Ideelt geometrisk fugehulrum er ca. 0,72 m³. Det højere praktiske normalforbrug bruges som foreløbigt planbudget; stenprofil og faktisk forbrug er ikke målt.

Normalforbrugskilderne bruger 54 mm normalsten; brugerens oplyste 55 mm er beholdt.

Faktisk udbytte af brugerens mørtelblanding er ukendt; 6 liter pr. 10 kg er kun beregningsforudsætning.

Hvis der senere vælges ekstra inderretur: pr. 100 mm i ét 108 mm blad og seks skifter ca. 2,5 stenækvivalenter og 1,75-1,88 liter normalmørtel netto. Ingen returlængde eller binderdetalje er valgt.

Referencefotos og oprindelig skitse

Fotos viser de eksisterende forhold. Tegningerne og modellen viser den aftalte ønskede situation.

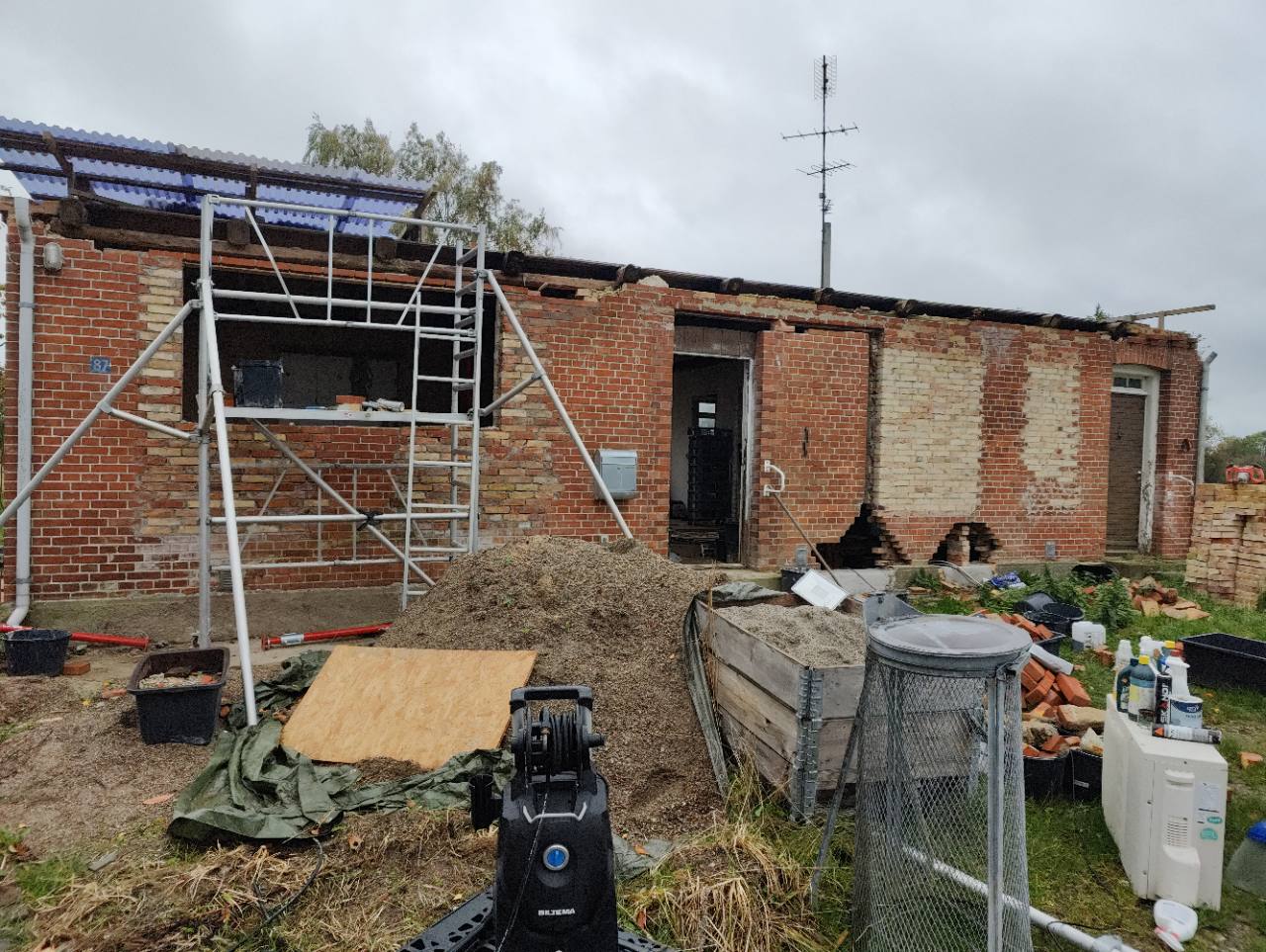

Foto 1 · IndgangsfacadeForstør ↗
Foto 1 · Indgangsfacade
Foto 2 · Højre sideForstør ↗
Foto 2 · Højre side

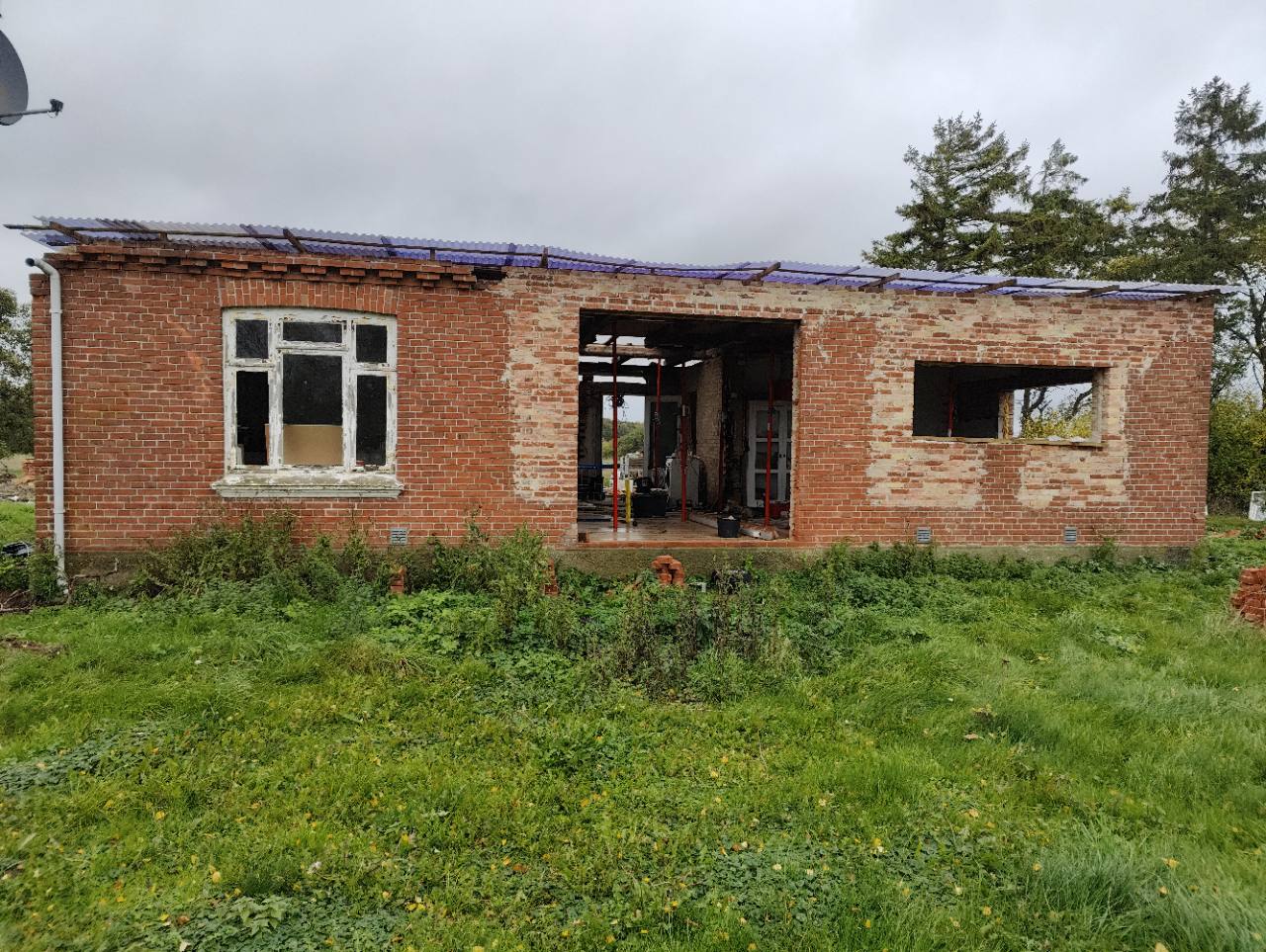

Foto 3 · BagsideForstør ↗
Foto 3 · Bagside
Foto 4 · Venstre sideForstør ↗
Foto 4 · Venstre side

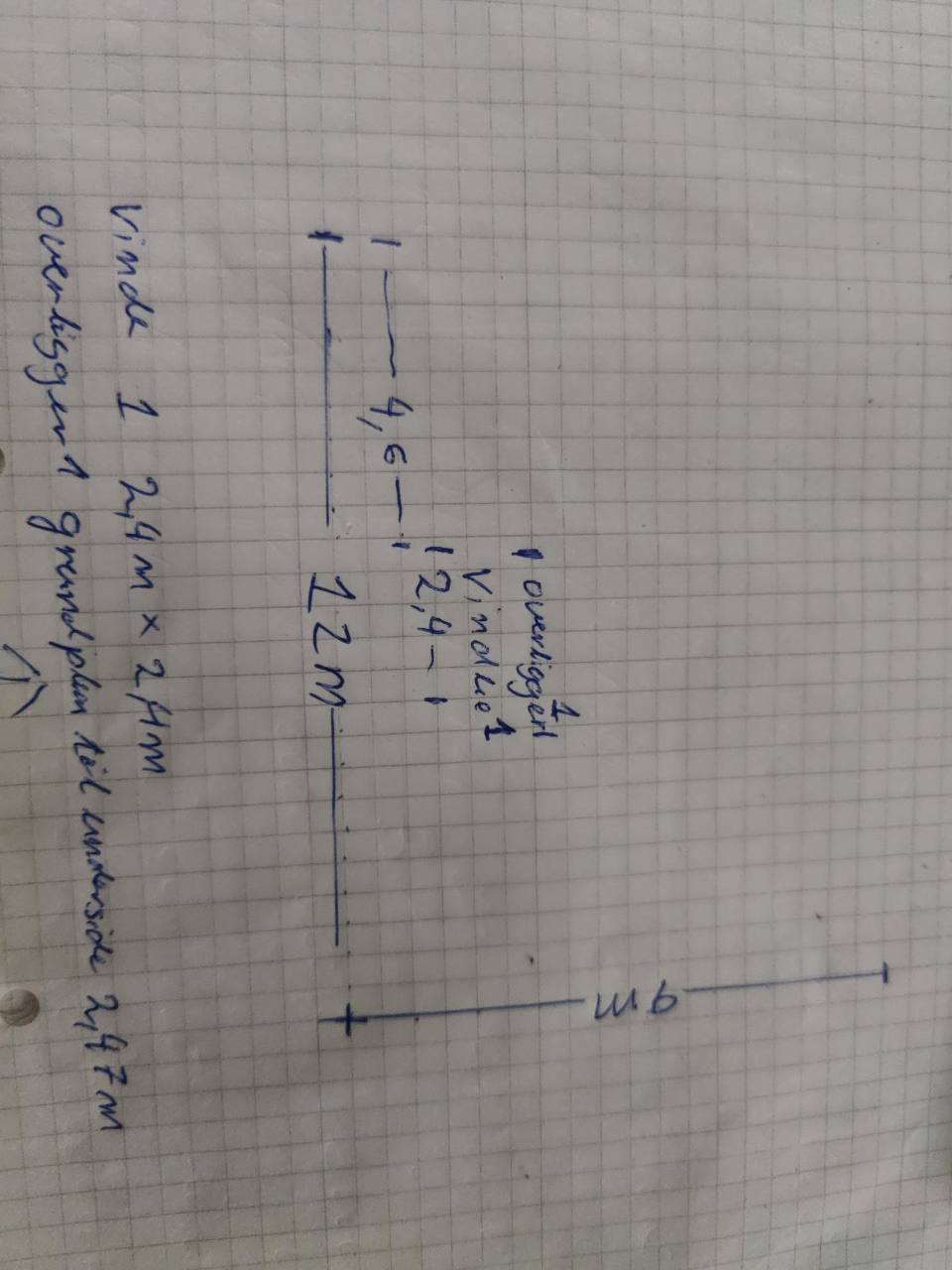

Oprindelig målskitseForstør ↗
Oprindelig målskitse

Faglige kilder til blanding og normalforbrug

Forstørret tegning

Zoom med + og −. Flyt billedet ved at rulle eller trække med fingeren. Esc lukker.
